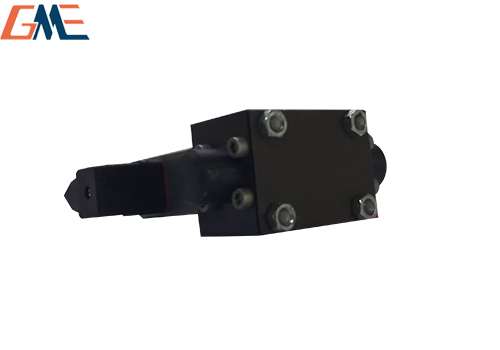

哈威 HSF3-D-G-24是德國 HAWE 生產的 NG12 通徑、電液先導式、4/3 滑閥換向閥。

一、型號含義（完整解讀）

HSF：系列名，板式連接電液換向閥

3：規格，NG12 通徑

D：滑閥機能（4/3 中位封閉，O 型機能）

G24：DC 24V 電磁先導電壓

二、核心參數

工作壓力：P/A/B/R 口 400 bar；先導 Z/X 口 160 bar

最大流量：80 L/min

安裝形式：板式安裝（底板用戶自備）

先導閥：WN1H 型截止式電磁先導

重量：約 2.8 kg

換向時間：開 30–40 ms，關 70–100 ms

材質：全鋼閥體、硬化閥芯

三、結構與特點

電液先導：主閥大流量，先導閥低功率

可調節流：螺紋節流釘調節換向速度、減沖擊

雙回油口 R：需都接底板

全鋼耐高壓、泄漏低、壽命長

四、典型應用

盾構、工程機械、礦山機械、起重設備

高壓大流量液壓系統方向控制

五、同系列常見型號

HSF 3 D-G 24（標準 24V）

HSF 3 D 1-G 24（帶 1 個節流）

HSF 3 F-G 24（F 型機能）

HSF 4-...（NG16，160 L/min）
