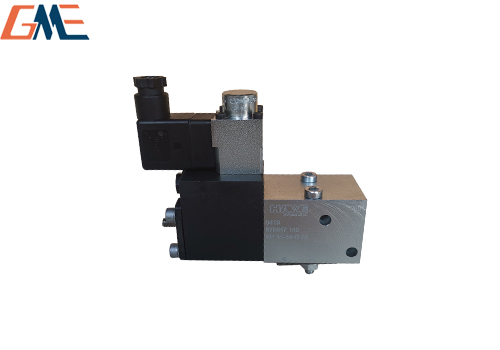

哈威 AP-14-44-G-24 是一款比例溢流閥。

工作原理：該閥基于力平衡原理和比例電磁鐵的電 - 力轉換特性工作。常態下，閥芯在彈簧力作用下關閉，進油口 P 與回油口 T 不通。當系統壓力升高，作用在閥芯底部的液壓力超過彈簧預緊力時，閥芯開啟，P 口與 T 口連通，實現壓力限制。它通過比例電磁鐵接收 24V 直流電源的電信號，電流變化使電磁力變化，進而改變彈簧預緊力，實現壓力的無級調節。

型號含義：其中 “G-24” 表示 24V 直流供電?！?4”“44” 等數字則代表了該閥的一些特定規格和參數，具體含義可參考哈威公司的產品手冊。

應用場景：可安裝在 HK、HC 以及 MP 型的小型泵站上。適用于高壓系統，能提高壓力控制器件的壽命；也適用于很低壓力（0-5bar）場合，借助控制壓力保持閥的可調性滿足特殊需求。此外，還廣泛應用于機床加工、工程機械、液壓測試臺、能源設備、冶金設備等領域。

結構組成：由主閥和直接安裝在主閥上的比例控制組件組成。主閥包括球閥、彈簧、控制柱塞等，比例控制組件包括比例減壓閥和初減壓閥等。

特點：需要比例放大器進行控制，控制回路大約需要 1L/min 的控制流量。對于直接操作的換向閥組，由于 P 端口的單向閥干擾管接頭的安裝，不能通過管道直接連接，若需要單向閥，需將 B1-1 或 Rk1 型閥門擰入 P 口。
