HAWE哈威單向閥充液閥一系列工作原理

2019-10-22 11:55??來源：??? 發布者：上海臻冕

德國HAWE哈威F系列單向閥和充液閥單向閥原理：HAWE哈威F系列單向閥或充液閥均屬于截止閥類，是彈簧加載式盤式截止結構。F型單向閥是一種反向截止流通，單向起流通作用的閥。

F型充液閥（液控單向）的一個典型使用范例是在上活塞結構形式的鍛壓機械中，能使壓機油缸起到快速充油和排油作用。小規格閥可以選擇預卸荷裝置，在高壓與大流量時，能起到預卸荷作用，并避免卸荷沖擊。壓力Pmax＝400 bar 流量Qmax＝100至7000 l/min。

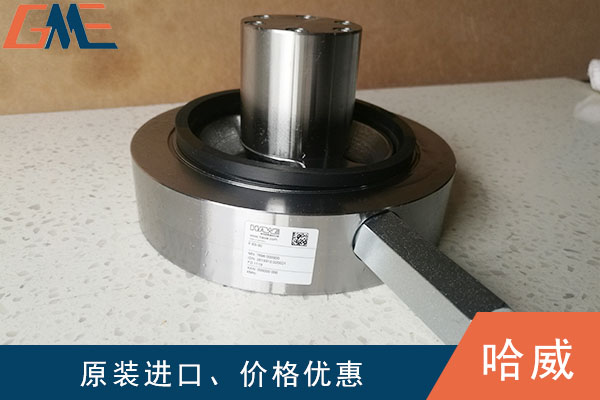

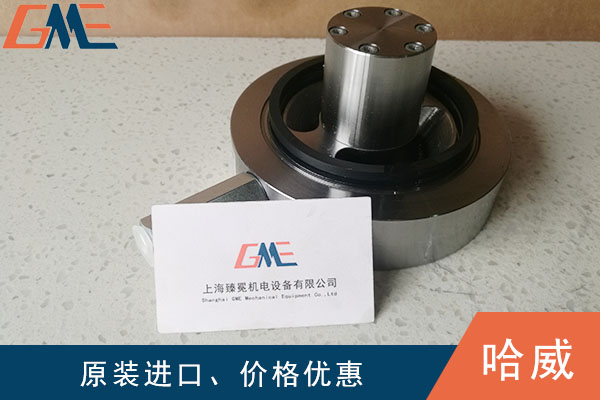

HAWE哈威F型單向閥和充液閥：

（1）德國HAWE哈威F系列單向閥應用作為單向閥液流可在一個方向自由流動而在相反方向截止作為主液閥在壓機控制中用于補充供油并在關閉時排空機液壓缸的油液，在快進時打開供油。

（2）在截止方向，此閥實現無泄漏密封 HAWE哈威F系列單向閥作充液閥時無沖擊卸壓充液閥一般不帶，或根據規格有選擇地帶液控預卸壓功能。在不帶預卸的常規結構中，卸壓是通過換向閥帶串接的阻壓孔或在液壓缸上通過節流得到充分降壓來實現，在配有預卸壓的閥中，失壓是自動實現的。

(3)HAWE哈威F系列單向閥安裝閥直接安裝在液壓缸底部與預焊接法蘭的前端面上。

液控單向閥的工作原理：

當控制油路末接通壓力油液時，液控單向閥就像普通單向閥一樣工作，壓力油只從進油口流向出油口，不能反向流動

當控制油路有控制壓力輸入時，活塞頂桿在壓力油作用向下移動，用頂桿頂開單向閥，使進出油口接通。如出油口大于進油口就能使油液反向流動
