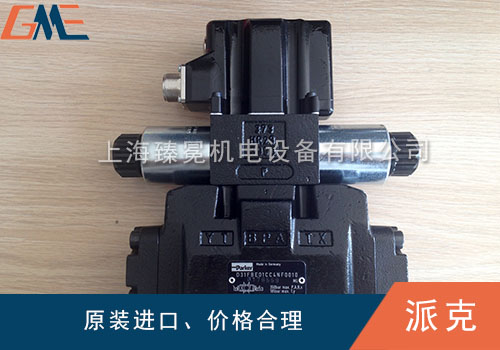

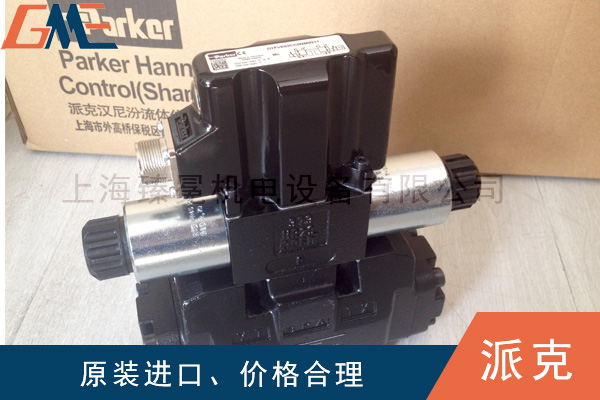

美國PARKER派克比例閥的工作原理

2019-07-03 13:41??來源：??? 發布者：上海臻冕

美國PARKER派克比例閥的工作原理在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響。

美國PARKER派克比例閥的工作原理：
信號經比例放大器進行功率放大，并按比例輸出電流給比例閥的比例電磁鐵，比例電磁鐵輸出力并按比例移動閥芯的位置，即可按比例控制液流的流量和改變液流的方向，從而實現對執行機構的位置或速度控制。在某些對位置或速度精度要求較高的應用場合，還可通過對執行機構的位移或速度檢測，構成閉環控制系統。

比例閥由直流比例電磁鐵與液壓閥兩部分組成，比例閥實現連續控制的核心是采用了比例電磁鐵，比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。

隨著液壓傳動和液壓伺服系統的發展，生產實踐中出現一些即要求能夠連續的控制壓力、流量和方向，又不需要其控制精度很高的液壓系統。由于普通的液壓元件不能滿足具有一定的伺服性要求，而使用電液伺服閥又由于控制精度要求不高而過于浪費，因此近幾年產生了介于普通液壓元件（開關控制）和伺服閥（連續控制）之間的比例控制閥。
電液比例控制閥（簡稱比例閥）實質上是一種廉價的、抗污染性能較好的電液控制閥。比例閥的發展經歷兩條途徑，一是用比例電磁鐵取代傳統液壓閥的手動調節輸入機構，在傳統液壓閥的基礎下：發展起來的各種比例方向、壓力和流量閥；二是一些原電液伺服閥生產廠家在電液伺服閥的基礎上，降低設計制造精度后發展起來的。

按比例閥控制方式分類是指按照比例閥的先導控制閥中的電氣一機械轉換方式來分類，其電控制部分有比例電磁鐵、力矩馬達、直流伺服電動機等多種形式。
